砂濾+UF+RO廢水中水回用設備加工工藝說明

污水→原儲水箱（備用）→原離心水泵→(斜板沉淀池加藥設備)石英沙過濾器→活性炭過濾器→超濾裝置→超濾膜儲水箱備用→(防垢加藥設備)保安人員濾器→高壓水泵→反滲透服務器（清理設備）→純儲水箱備用→自來水點

生產流程說明

本加工工藝包含預處理一部分、反滲透一部分。

1、預處理及反滲透一部分構成和目地：爲反滲透設備出示達標的滲水。

A．反滲透系統軟件滲水規定：

1）霧霾指數SDI≤4

2）高錳酸鹽指數<0.1ppm

3）渾濁度<1NTU

4）供電Fe3+≤0.01ppm

5）供電溫度適合范疇10～30℃

6）碳酸氫鈣飽和狀態指數值LSI0

B．預處理便是根據斜板沉淀池、過慮、吸咐等方式 使反滲透滲水做到之上規定，完成下列目地：

避免 反滲透膜面積垢（包含CaCO3、CaSO4、SrSO4、CaF2、SiO2、鐵鋁金屬氧化物等）；

避免 膠體溶液化學物質及固體顆粒對反滲透膜的污堵；

避免 有機化學化學物質的對反滲透膜的污堵和溶解；

避免 微生物菌種對反滲透膜的污堵；

避免 還原性化學物質對反滲透膜的空氣氧化毀壞；

C．預處理系統軟件的構成：

原水里帶有多種多樣殘?jiān)鐟腋」腆w、膠體溶液、有機化合物和無機化合物。爲除去水里的懸浮固體、膠體溶液、有機化合物等，源水預處理一部分設定機械設備濾器、活性炭濾器、保安人員濾器、混凝劑投藥。

機械設備濾器、活性炭過濾器可合理除去水里的懸浮固體、膠體溶液、有機化合物等殘?jiān)⑽里嬘盟械母场柡投取⑿嵛丁⒏咤i酸鹽指數等，可減少水的渾濁度和霧霾指數，經其解決后的水清潔，無臭味，稱之爲冷水。機械設備濾器內填裝石英沙，活性炭濾器內填裝高品質活性炭。

2、源水預處理一部分：

原水里帶有多種多樣殘?jiān)鐟腋」腆w、膠體溶液、有機化合物和無機化合物。爲確保本系統軟件中反滲透預除鹽一部分的一切正常運行，務必先除去水里的懸浮固體、膠體溶液、有機化合物等，使反滲透的滲水做到規定，故本系統配置源水預處理一部分。源水預處理一部分包含機械設備濾器、活性炭濾器、保安人員濾器、混凝劑投藥。

（1）斜板沉淀池加藥設備：在純天然水里存有著一定量的膠體溶液化學物質，他們的粒度范疇是10-4—10-6毫米。因?yàn)槠渥陨淼尿?qū)動力可靠性和感應起電性，在水中是平穩的，立即過慮基本上失靈。爲了去除這種膠體溶液，務必在源水進到多物質機械設備濾器前加藥高分子材料混凝劑ST或復合型混凝劑，高效絮凝劑ST（季胺型絮凝劑）在水中水解反應，可產生帶正電荷的分子結構長鏈，并在長鏈兩邊吸咐膠體溶液，進而產生大顆粒物殘?jiān)欣跒V掉，以確保多物質機械設備濾器更合理除去水里的膠體溶液。此外，在斜板沉淀池的全過程中，一部分有機化合物可被斜板沉淀池物吸咐出來。ST的泥量一般在0.4-1ppm上下。依據原水里的檢測值調整加劑量。必需時能用加藥堿式氯化鋁提升混凝土實際效果。

（2）機械設備濾器：反滲透機器設備對滲水的渾濁度有較高的規定，尤其是反滲透滲水的霧霾指數SDI值規定低于4，渾濁度低于1NTU。多物質濾器中的過濾材料包含五種規格型號的石英沙，用以去除原水里的懸浮固體及脫穩后的膠體溶液。

（3）活性炭濾器：反滲透機器設備規定滲水的高錳酸鹽指數成分低于0.毫克/l，因而選用活性炭濾器樹脂吸附原水里的高錳酸鹽指數，避免 反滲透膜遭受環境污染。另外能夠 進一步吸咐原水里的有機化合物。活性炭濾器內填特制耶殼型活性炭，用以吸咐原水里的高錳酸鹽指數、有機化合物、一部分黑色素和有害物，減少有機化學耗氧COD。活性炭被廣泛運用于飲用水及食品產業、化工廠等工業級水的凈化，因?yàn)榛钚蕴康谋缺砻娣浅４螅浔韺佑咒仢M了均值爲20—30埃的微孔板，因而，活性炭具備很高的吸咐工作能力。除此之外，活性炭的表層有很多的甲基和羧基等官能團異構，能夠 對各種各樣特性的有機化學化學物質開展有機化學吸咐，及其靜電引力功效，因而，活性炭還能除去水里腐植酸、富維酸、木制磺酸等有機化學化學物質，還可除去象高錳酸鹽指數一類對反滲透膜危害的化學物質，避免 反滲透膜被氧化。一般可以除去63%—86%膠體溶液化學物質，50%上下的鐵，及其47—60%的有機化學化學物質。活性炭滑脫高錳酸鹽指數的全過程是一個簡易的氧化還原反應全過程。此全過程有可能使活性炭粉碎，但粉碎的活性炭并不危害滑脫高錳酸鹽指數的實際效果，因而活性炭滑脫高錳酸鹽指數的實際效果十分強。

（3）軟濾水器：採用鈉離子交換樹脂將原水里的鈣、鎂離子置換出來，經該設備排出後而爲強度極低的軟化水。當樹脂吸咐到一定量的鈣、鎂離子後，還要實現再造：用飽和的鹽侵泡樹脂把樹脂裏的鈣、鎂等離子再置換出來，恢復樹脂的軟化交換工作能力，並將廢液排出來。整個再造過程包含：軟化器－鬆動樹脂層，吸鹽再造－發生交換反應，沖洗(正洗)－將化學反應交換下來的鈣、鎂離子沖淨，灌水－爲了下一次再造。軟化器配備了廣州丹佳斯企業生産的全自動電動閥，可根據PLC電控程序設置反沖洗時間，自動定時反沖洗、再造，避免 軟化樹脂長期截流汙物後板結無效、或被擊穿無效。此套配備無需操作人員值班。

（4）保安人員濾器：保安人員濾器歸屬于微濾機器設備，在預處理系統軟件中起商業保險功效，當機械設備濾器運行狀態異常時嚴格把關，爲確保一切狀況下都可以出示達標的供電,避免 水里及管路中的顆粒進到離心水泵和反滲透系統軟件，特設定保安人員濾器作爲較終的過濾系統。當濾器出入囗壓差大于0.1Mpa時要拆換過濾芯（因?yàn)楸贿^(guò)慮的物質直接進入到微孔濾膜的間隙中，因而難以根據強酸強堿清理修復擴散系數）。濾器構造能考慮迅速拆換過濾芯的規定。

（5）超濾機組：超濾膜是一種與膜直徑尺寸有關的篩選全過程，以膜兩邊的壓差為推動力，以陶氏反滲透膜為過慮物質，在一定的工作壓力下，當源液穿過膜表層時，陶氏反滲透膜表層滿布的很多細微的微孔板只容許水及小分子水化學物質根據而變成通過液，而源液中容積超過膜表層微直徑的化學物質則被截流在膜的漏液側，變成提取液，因此完成對源液的清潔、分離出來和萃取的目地。選用超濾膜作預處理，可獲得高品質的RO滲水，進而確保反滲透膜的長期性可靠性能。陶氏反滲透膜技術性早已用以海水淡化設備及水凈化設備的預處理中，該技術性與基本預處理對比，具備規范化設計方案，資金投入少，生產量高，不用持續投藥，可靠性高，需人力資本少，占地小，自動化技術水平高，實際操作便捷等優勢。

本系統軟件中的超濾膜選用內壓式膜，在操縱下，完成全自動滲水，全自動反沖力，保證 該系統軟件長期性平穩運作。

關鍵性能參數：

設計方案產水率：50m3/h

產水水體：渾濁度<1NTU

SDI≤2

微生物菌種、病菌、大腸埃希菌、病原菌（去除率）>99.99%

工作溫度：5-40℃

設計方案滲水工作壓力：≤0.3Mpa

截流相對分子質量：100000道爾頓

消耗量：10%

主要特點：

膜原材料是耐環境污染、親水性的PVDF；

能夠 短時間承擔200ppm高錳酸鹽指數自然環境；

直徑遍布窄，直徑遍布勻稱；

交叉式流設計方案，清除臟堵，提升使用壽命；

擴散系數大且長久平穩，抗污工作能力強

容易清洗，耗能低。

3、反滲透除鹽一部分：

水里帶有各種各樣碳酸鹽，用一般的過慮是沒法除去的，而用傳統式的離子交換除去，卻遭遇著強酸強堿耗量大，再造周期時間短，職工勞動效率大及空氣污染比較嚴重等難題，反滲透技術性是近二十幾年來新起的高新科技，它運用ro逆滲透基本原理，選用具備高寬比選擇透過性的反滲透膜，能使水里的碳酸鹽污泥負荷做到98％。因而它具有實際操作簡易，耗能低、零污染等優勢，在純凈水制取層面得到普遍選用。

反滲透除鹽系統軟件的組成和作用：

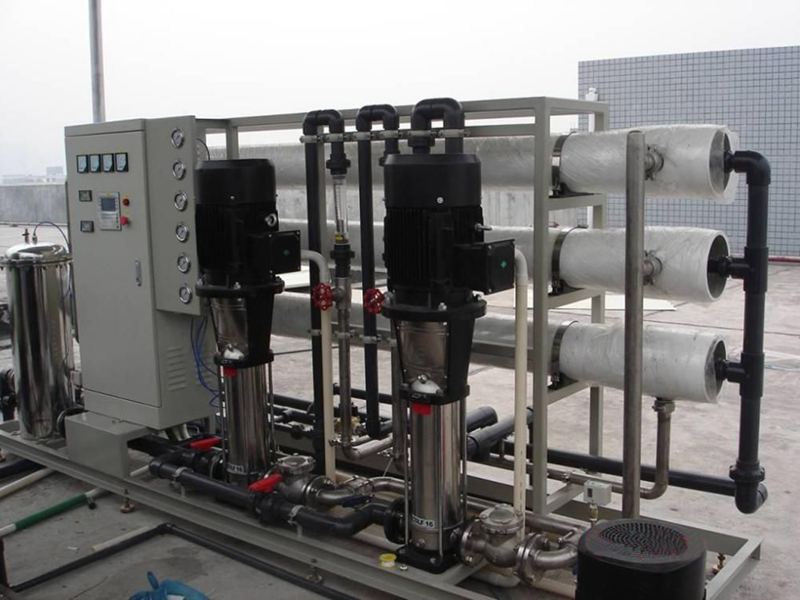

（1）高壓水泵：高壓水泵的設定是爲了使反滲透的滲水做到一定的工作壓力，讓ro逆滲透全過程得到開展，即擺脫血漿滲透壓使水分通過反滲透膜抵達談水層。

（2）反滲透膜元器件和高壓容器：反滲透設備能夠 除去水里絕大多數碳酸鹽、顆粒、病菌、病原體及其別的溶解度化學物質等。反滲透膜元器件選用美國陶氏企業生産的BW30-365FR抗污底壓膜，材料爲芳
